Rangkaian listrik dan fungsi komponen listrik


Rangkaian listrik dan fungsi komponen listrik

Listrik akan mengalir pada sebuah rangkaian. Rangkaian listrik adalah beberapa komponen yang dihubungkan dengan sumber tegangan sehingga memiliki fungsi dan kegunaan tertentu. Rangkaian listrik tersebut disusun dari beberapa komponen yaitu alat listrik, konduktor (pengantar listrik), dan sumber listrik.

Beberapa fungsi komponen listrik tersebut adalah sebagai berikut:

  1. Saklar berfungsi untuk menyambungkan atau memutus rangkaian listrik hingga membuat aliran listrik terhenti.
  2. Baterai berfungsi sebagai sumber energi listrik. Pada dasarnya baterai adalah media penyimpan energi listrik yang juga dapat dijadikan sumber listrik kembali.
  3. Kabel berfungsi sebagai konduktor atau media pengantar listrik. Beberapa jenis logam sangat baik sebagai konduktor. Namun pada umumnya kabel berbahan dasar tembaga. Selain karena lebih ekonomis tembaga juga merupakan pengantar listrik yang baik.
  4. Lampu berfugsi sebagai alat perubah energi listrik menjadi cahaya. Pada rangkaian lain lampu bisa diganti alat elektronik lainnya sesuai dengan kebutuhan. Namun lampu menjadi pilihan dalam percobaan membuat rangkaian karena dapat diuji dengan mudah.

Listrik mengalir dari tegangan yang lebih tinggi ke tegangan yang lebih rendah. Pada baterai, listrik mengalir dari positif baterai ke negatif baterai.

Rangkaian listrik dibagi menjadi tiga jenis, yaitu rangkaian listrik seri, rangkaian listrik parallel, dan rangkaian listrik campuran.


Rangkaian listrik seri

Rangkaian listrik seri adalah sebuah rangkaian listrik yang disusun secara berurutan yang satu dengan yang lainya. Rangkaian seri memiliki beberapa keuntungan dan kelemahan.

Keuntungan rangkaian seri:

  • Hanya memerlukan sedikit kabel.
  • Lampu pada rangkaian seri akan menyala lebih terang.
  • Kuat arus sama antara lampu satu dengan yang lain.

Kelemahan rangkaian seri:

  • Boros.
  • Bila satu lampu mati, maka semua lampu akan mati.
  • Baterai akan lebih cepat habis.

Rangkaian seri biasa digunakan pada senter satu lampu untuk menciptakan cahaya yang terang.

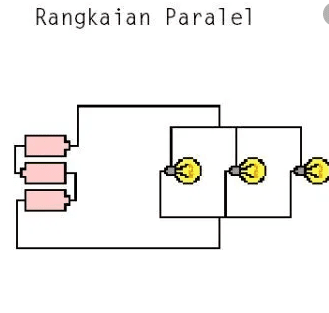

Rangkaian listrik paralel

Rangkain paralel adalah rangkaian yang disusun secara bercabang. Rangkaian paralel merupakan rangkaian yang kita gunakan di rumah-rumah. Berikut ini merupakan keuntungan dan kelemahan rangkaian paralel.

Keuntungan rangkaian paralel

  • Tegangan yang mengalir pada tiap bagian sama besar.
  • Bila satu lampu mari maka tidak akan mempengaruhi lampu lainya.
  • Lebih hemat listrik.

Kelemahan rangkaian paralel.

  • Memerlukan banyak kabel
  • Lampu lebih redup
  • Rangkaian listriknya lebih rumit

Rangkaian campuran


Rangkaian campuran adalah gabungan dari rangkaian seri dan rangkaian paralel. Memiliki keuntungan dan kelemahan yang sama dengan rangkaian seri pada susunan rangkaian seri dan memiliki keuntungan dan kelemahan yang sama dengan rangkaian paralel pada susunan paralel.

Nah, demikian pelajaran kita tentang rangkaian listrik dan fungsi komponen listrik.Sampai jumpa di artikel selanjutnya.
